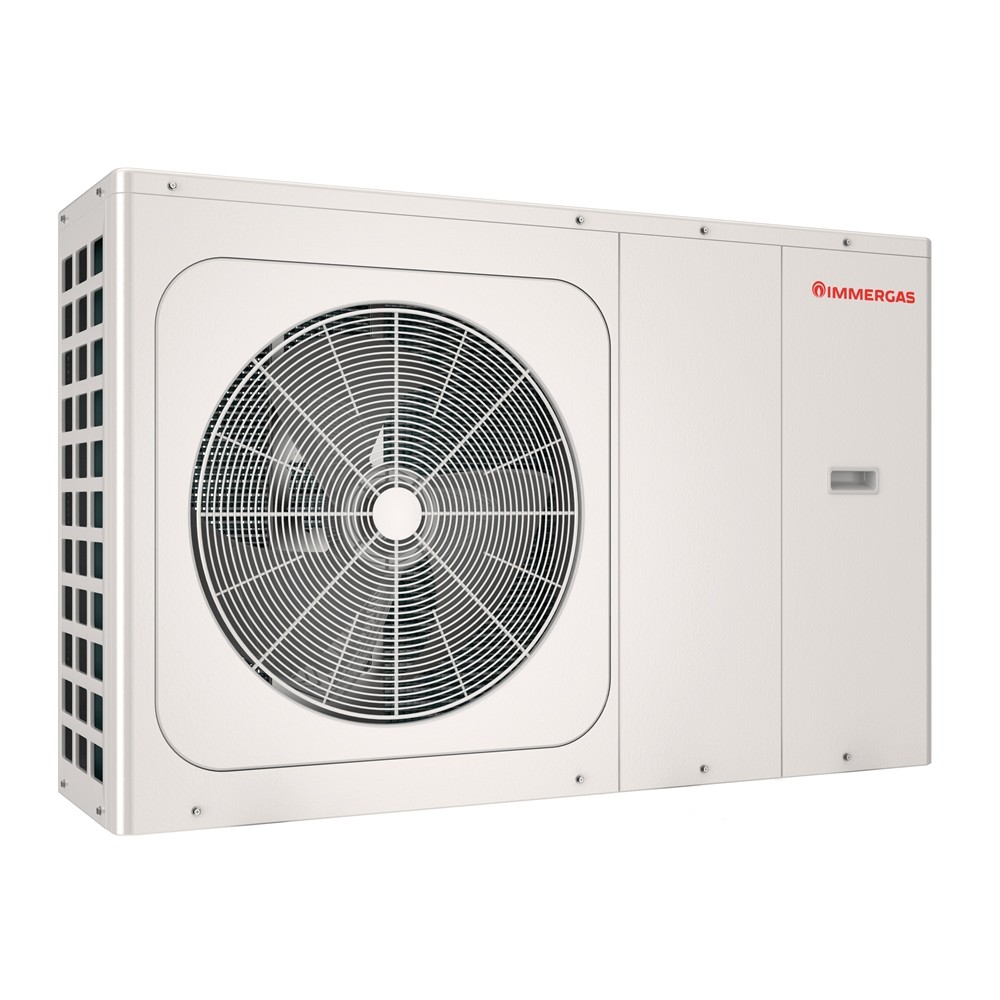

MAGIS M16 T EH9
Tepelné čerpadlo MAGIS M16 T EH9 je v provedení monoblok, což znamená, že venkovní jednotka je kompletně vybavena jak okruhem chladiva, tak okruhem pro vytápění. A nejen to. Venkovní jednotka již z výroby obsahuje elektrický konfigurovatelný bivalentní zdroj o výkonu až 9 kW. Tepelné čerpadlo MAGIS M16 T EH9 je určeno k vytápění, chlazení a případnému ohřevu TUV. Protože je okruh vytápění veden přímo z objektu do tepelného čerpadla, je nutné zajistit ochranu jednotky proti zamrznutí topné vody.
Dalším příjemným zjištěním je fakt, že tepelné čerpadlo je vybaveno sondou snímání venkovní teploty již z výroby.

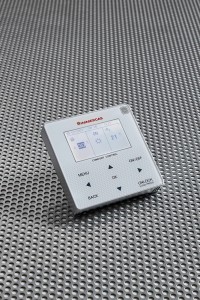

Čerpadlo MAGIS M16 T EH9 je vybaveno moderní řídicí prostorovou jednotkou již z výroby. Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení přímých a směšovaných zón topného okruhu, dále umožňuje řízení až šesti tepelných čerpadel v kaskádě bez nadřazené regulace. Na vše stačí řídicí jednotka, která je dodávána v základní výbavě čerpadla! Samozřejmostí je režim chlazení v letních měsících. Celá modelová řada tepelných čerpadel MAGIS M T EH9 je dispozici v třech základních výkonových provedeních: MAGIS M12 T EH9, MAGIS M14 T EH9 a MAGIS M16 T EH9.
- Tepelné čerpadlo vzduch / voda
- Třífázové elektrické připojení
- Vestavěný elektrický bivalentní zdroj až o výkonu 9 kW
- Monoblokové provedení (pouze venkovní jednotka)
- Možnost chlazení, vytápění a ohřevu TUV
- Vysoká účinnost a nízké provozní náklady
- Ekvitermní regulace v základní výbavě
- Venkovní sonda v základní výbavě
- Prostorová řídicí jednotka v základní výbavě
- Topný kabel proti zamrznutí kondenzátu v základní výbavě
- Energeticky úsporné modulované oběhové čerpadlo řízené PWM signálem
- Integrovaná expanzní nádoba, pojistný ventil a odvzdušňovací ventil
- Modulovaný výkon (DC invertor)
- Plynulá regulace otáček ventilátoru (EC motor)
- Elektronický expanzní ventil (EEV)
- Možnost provozu v kaskádě v základní výbavě (až 6 jednotek)
- Možnost zónového vytápění v základní výbavě
- Chladivo R32
- Certifikace dle EN 14 511
- Certifikace HP KEYMARK
- Dotace - MAGIS M16 T EH9 - SVT33781
|

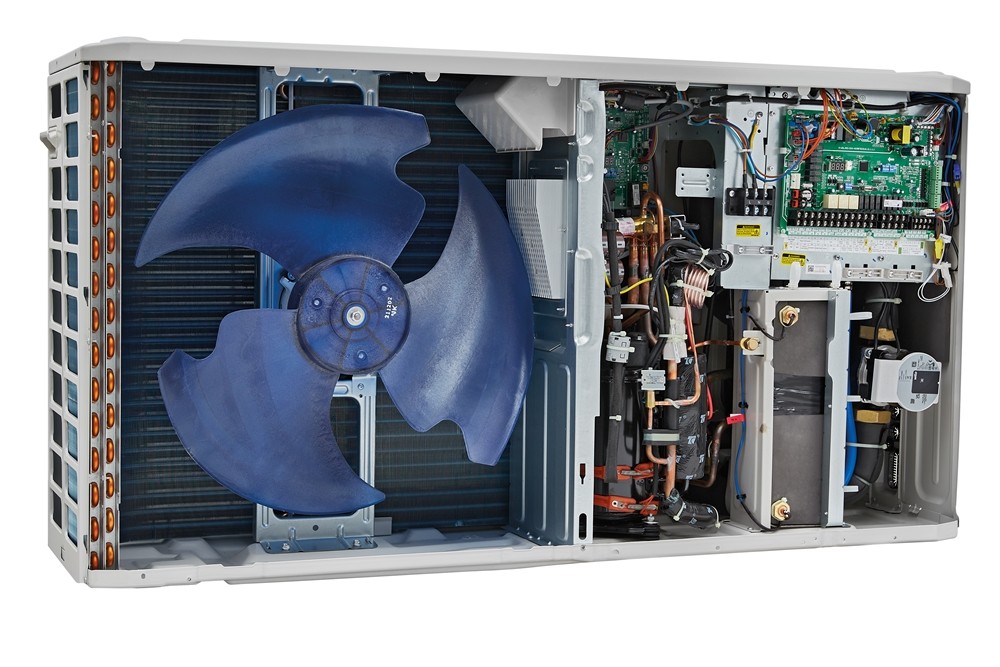

Princip tepelného čerpadla vzduch / voda v provedení monoblok
Tepelné čerpadlo v provedení monoblok (někdy se také můžete setkat s termínem "kompakt") obsahuje čtyři základní části: výparník, dvourotační kompresor, kondenzátor a elektronický expanzní ventil. |
| MAGIS M16 T EH9 |
||
| Energetická třída (55°C/35°C) | A++ / A+++ | |
| Režim VYTÁPĚNÍ | ||
| Topný výkon1--------------(teplota topné vody 35 °C) | kW | 15,90 |
| Topný výkon2--------------(teplota topné vody 45 °C) | kW | 16,00 |
| Topný výkon3--------------(teplota topné vody 55 °C) | kW | 16,00 |
| Topný faktor - COP1-----(teplota topné vody 35 °C) | -- | 4,50 |
| Topný faktor - COP2-----(teplota topné vody 45 °C) | -- | 3,50 |
| Topný faktor - COP3-----(teplota topné vody 55 °C) | -- | 2,85 |
| Rozsah nastavení teploty vody v režimu vytápění | °C | 12 ÷ 65 |
| Pracovní rozsah teplot vzduchu v režimu vytápění | °C | -25 ÷ +35 |
| Využitelný výtlak čerpadla při průtoku 1 000 l/h | m H2O | 8,4 |
| Minimální průtok topné vody | l/h | 700 |
| Minimální objem topné vody | l | 40 |
| Maximální tlak v topném okruhu | bar | 3 |
| Objem expanzní nádoby okruhu topení | l | 8 |
| Režim CHLAZENÍ | ||
| Chladicí výkon4-----------(teplota topné vody 18 °C) | kW | 14,20 |
| Chladicí výkon5-----------(teplota topné vody 7 °C) | kW | 14,00 |
| Chladicí faktor - ERR4--(teplota topné vody 18 °C) | -- | 3,61 |
| Chladicí faktor - ERR5--(teplota topné vody 7 °C) | -- | 2,50 |
| Rozsah nastavení teploty v režimu chlazení | °C | 5 ÷ 25 |
| Pracovní rozsah teplot vzduchu v režimu chlazení | °C | -5 ÷ +43 |
| Režim ohřevu TUV |
||
| Možnost ohřevu TUV v nepřímotopném zásobníku | -- | ano |
| Rozsah nastavení teploty TUV | °C | 12 ÷ 65 |
| Pracovní rozsah teplot vzduchu v režimu ohřevu TUV | °C | -25 ÷ 43 |
| Možnosti konfigurace el. bivaletního zdroje | ||
| Konfigurace 1 - pouze jedno el. topné těleso | kW | 3 |
| Konfigurace 2 - pouze jedno el. topné těleso | kW | 6 |
| Konfigurace 3 - dvě el. topná tělesa | kW | 3 + 6 |
| Obecná data | ||
| Elektrické napájení | V/Ph/Hz | 400/3/50 |
| Maximální příkon | W | 6 200 |
| Maximální proud za normálního provozu | A | 12,0 |
| Minimální průřez kabelu napájení | mm2 | 5 x 2,5 |
| Průřez komunikačního kabelu | mm2 | 5 x 0,75 |
| Doporučený jistič | A | 25 |
| Chladivo | -- | R32 |
| Množství přednaplněného chladiva | g | 1 750 |
| Fáze odtávání | -- | Automaticky, možnost manuální aktivace |
| Realizace odtávání | -- | Horkým chladivem (reverzací) |
| Kompresor | -- | Dvourotační s inventorem |
| Počet kompresorů | ks | 1 |
| Počet ventilátorů | ks | 1 |
| Elektronický expanzní ventil EEV | -- | ano |
| Řídicí jednotka v základní výbavě | -- | ano |
| Objem vody v tepelném čerpadle | l | 2,0 |
| Hmotnost tepelného čerpadla | kg | 149 |
| Stupeň elektrického krytí | -- | IP24 |
| Hladina akustického výkonu6 | dB(A) | 68 |
| Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | ||
| DB - suchý vzduch | ||
| WB - vlhký vzduch | ||
| (1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C | ||
| (2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C | ||
| (3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C | ||
| (4) teplota okolí +35 °C / teplota vody 18 / 23 °C | ||
| (5) teplota okolí +35 °C / teplota vody 7 / 12 °C | ||
| (6) hladina akustického výkonu v souladu s ISO 9614 | ||
Zaslat cenovou nabídku
Kód SVT: SVT33781
