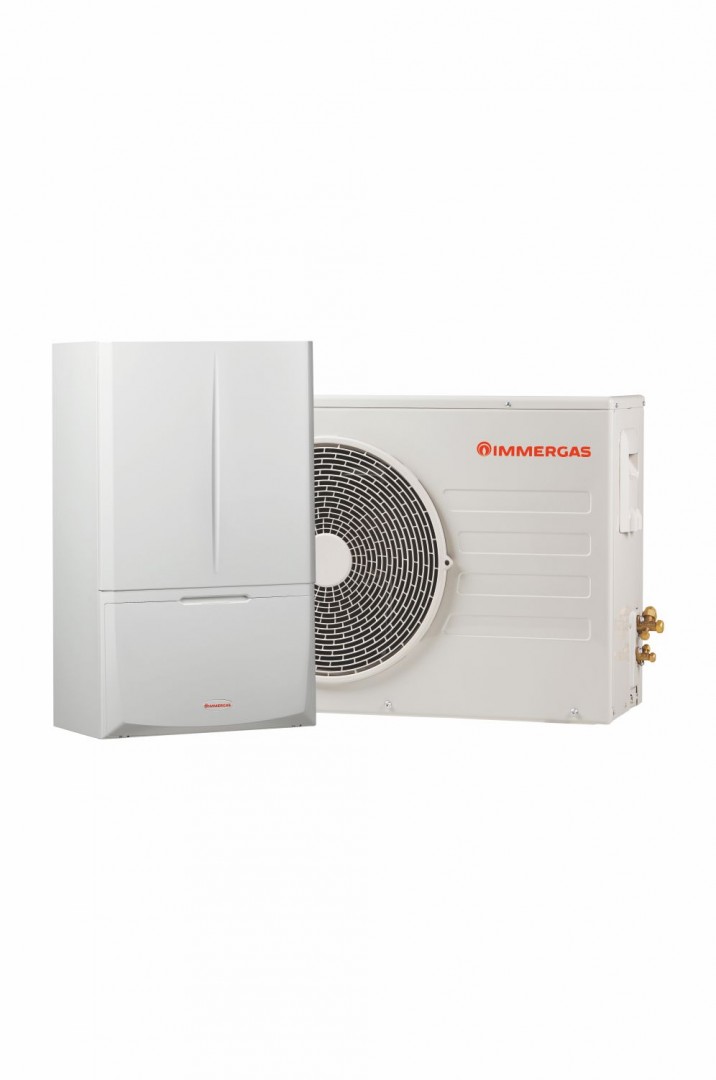

MAGIS COMBO 4 PLUS V2 je hybridní tepelné čerpadlo vzduch/voda ve splitovém provedení.
Hybridní tepelné čerpadlo jako celek je tvořeno venkovní a vnitřní jednotkou, ve které je integrován plynový kondenzační kotel s rozsahem výkonu 4,8 - 27,3 kW. Vysoce efektivní hybridní systém modelové řady MAGIS COMBO PLUS V2 chytře kombinuje samotné tepelné čerpadlo s plynovou kondenzační technologií. Tento unikátní systém optimalizuje energetickou účinnost díky vyspělé elektronice, která automaticky volí energeticky nejúčinnější a nákladově nejefektivnější režim v závislosti na aktuálních klimatických podmínkách.
Hybridní tepelná čerpadla MAGIS COMBO PLUS V2 jsou složena z venkovní a vnitřní jednotky. Obě tyto hlavní části jsou samozřejmě propojeny okruhem chladiva a komunikačním kabelem. Tato hybridní tepelná čerpadla jsou určena k vytápění, chlazení a k ohřevu TUV v nepřímotopném zásobníku.
Ve vnitřní jednotce je integrován plynový kondenzační kotel.
Dalším příjemným zjištěním je fakt, že venkovní jednotka čerpadla je vybavena sondou snímání vnější teploty již z výroby. Navíc, pokud umístění venkovní jednotky z nějakého důvodu nedovolí reálně snímat venkovní teplotu, je možné velice jednoduše připojit k tepelnému čerpadlu další (volitelnou) venkovní sondu.
A to není vše!
Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení jednoho nesměšovaného
a jednoho směšovaného topného okruhu. Samozřejmostí je režim chlazení v letních měsících.
MAGIS COMBO 4 PLUS V2 |
|||
Energetic ká třída (55°C/35°C) | A++ / A+++ | ||
Energetický štítek (EU 811/2013) |
|
||
Venkovní jednotka hybridního tepelného čerpadla | |||
Režim VYTÁPĚNÍ | |||
Topný výkon1---------------(teplota topné vody 35 °C) | kW | 4,40 | |
Topný výkon2---------------(teplota topné vody 45 °C) | kW | 4,20 | |
Topný výkon3---------------(teplota topné vody 55 °C) | kW | 3,90 | |
Topný faktor - COP1------(teplota topné vody 35 °C) | -- | 5,20 | |
Topný faktor - COP2------(teplota topné vody 45 °C) | -- | 3,85 | |
Topný faktor - COP3------(teplota topné vody 55 °C) | -- | 2,95 | |
Rozsah nastavení teploty v režimu vytápění | °C | 20 - 65 | |
Rozsah venkovní teploty v režimu vytápění | °C | -25 / +35 | |
Režim CHLAZENÍ | |||
Chladicí výkon4------------(teplota topné vody 18 °C) | kW | 5,00 | |
Chladicí výkon5------------(teplota topné vody 7 °C) | kW | 3,60 | |
Chladicí faktor - ERR4---(teplota topné vody 18 °C) | -- | 4,59 | |
Chladicí faktor - ERR5---(teplota topné vody 7 °C) | -- | 3,24 | |
Rozsah nastavení teploty v režimu chlazení | °C | 5 - 25 | |
Rozsah venkovní teploty v režimu chlazení | °C | +10 / +46 | |
Vnitřní jednotka s integrovaným kondenzačním kotlem |
|||
Jmenovitý tepelný příkon---------------(režim TUV) | kW | 28,1 | |
Jmenovitý tepelný příkon-----------(režim vytápění) | kW | 24,9 | |
Minimální tepelný příkon | kW | 5,1 | |
Jmenovitý tepelný výkon---------------(režim TUV) | kW | 27,3 | |
Jmenovitý tepelný výkon-----------(režim vytápění) | kW | 24,0 | |
Minimální tepelný výkon | kW | 4,8 | |
Účinnost při jmen. výkonu--(tepelný spád 80/60°C) | % | 96,2 | |
Účinnost při 30% výkonu---(tepelný spád 80/60°C) | % | 98,4 | |
Účinnost při jmen. výkonu--(tepelný spád 50/30°C) | % | 104,6 | |
Účinnost při 30% výkonu---(tepelný spád 50/30°C) | % | 106,1 | |
Účinnost při jmen. výkonu--(tepelný spád 40/30°C) | % | 106,8 | |
Účinnost při 30% výkonu---(tepelný spád 40/30°C) | % | 106,1 | |
Režim VYTÁPĚNÍ | |||
Rozsah nastavení teploty | °C | 20 - 80 | |
Maximální teplota v topném okruhu | °C | 90 | |
Maximální tlak v topném okruhu | bar | 3 | |
Objem expanzní nádoby-------(celkový/využitelný) | l | 10,0 / 8,3 | |
Využitelný výtlak čerpadla při průtoku 1 000 l/h (v režimu tepelného čerpadla) |
m H2O | 5,0 | |
Využitelný výtlak čerpadla při průtoku 1 000 l/h (v režimu kondenzačního kotle) |
m H2O | 2,7 | |
Režim ohřevu TUV |
|||
Možnost ohřevu TUV v nepřímotopném zásobníku | -- | ano | |
Regulace okruhu TUV | -- | ano | |
Rozsah nastavení teploty TUV | °C | 10 - 65 | |
Maximální teplota TUV6 | °C | 65 | |
Maximální tlak v okruhu TUV | bar | 10 | |
Minimální tlak v okruhu TUV | bar | 0,3 | |
Odvod spalin --------------------(platí pro zemní plyn) | |||
Uzavřená spalovací komora | -- | ano | |
Celkové množství spalin při jmenovitém výkonu | kg/h | 44 | |
Celkové množství spalin při max. topném výkonu | kg/h | 38 | |
Celkové množství spalin při minimálním výkonu | kg/h | 9 | |
CO2 při min. / jmen. výkonu | % | 8,6 / 9,6 | |
CO vážené | mg/kWh | 20 | |
NOx vážené | mg/kWh | 29 | |
Třída NOx | -- | 6 | |
Teplota spalin při min. / jmen. výkonu | °C | 57 / 70 | |
Dispoziční výtlak ventilátoru na výstupním hrdle | Pa | 2 - 172 | |
Obecná data | |||
Elektrické napájení | V/Ph/Hz | 230/1/50 | |
Maximální příkon--------(venkovní + vnitřní jednotka) | W | 2 100 | |
Příkon čerpadla-------------------(v režimu vytápění) | W | 60 | |
Příkon čerpadla-------------------(v režimu chlazení) | W | 75 | |
Příkon ventilátoru spalin | W | 80 | |
Max. proud za normálního provozu | A | 16 | |
Chladivo | -- | R32 | |
Množství přednaplněného chladiva | g | 1 200 | |
Připojení okruhu chladiva - kapalná fáze | mm-palce | 6,35-1/4" | |
Připojení okruhu chladiva - plynná fáze | mm-palce | 15,88-5/8" | |
Maximální délka okruhu chladiva7 | m | 30 | |
Fáze odtávání | -- | Automaticky, možnost manuální aktivace | |
Realizace odtávání | -- | Horkým chladivem (reverzací) | |
Kompresor | -- | Rotační s inventorem | |
Počet kompresorů | ks | 1 | |
Počet ventilátorů | ks | 1 | |
Elektronický expanzní ventil EEV | -- | ano | |
Stupeň elektrického krytí---(platí pro vnitřní jednotku) | -- | IPX4D | |
Obsah vody ve vnitřní jednotce | l | 2,8 | |
Hmotnost vnitřní jednotky | kg | 55,8 | |
Hmotnost venkovní jednotky | kg | 46,5 | |
Hladina akustického výkonu8 | dB(A) | 58 | |
Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám: | |||
DB - suchý vzduch | |||
WB - vlhký vzduch | |||
(1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C | |||
(2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C | |||
(3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C | |||
(4) teplota okolí +35 °C / teplota vody 18 / 23 °C | |||
(5) teplota okolí +35 °C / teplota vody 7 / 12 °C | |||
(6) mezní teplota teploty TUV platí pouze při instalaci řídicí jednotky a aktivního režimu Legionella | |||
(7) pokud je okruh chladiva delší než 15 m musí se do okruhu doplnit chladivo | |||
(8) hladina akustického výkonu v souladu s ISO 9614 | |||
