MAGIS COMBO 14 PLUS V2 T

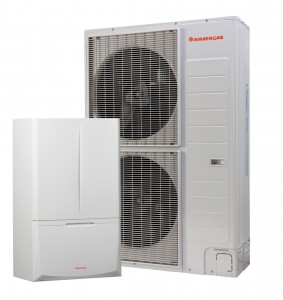

MAGIS COMBO 14 PLUS V2 T je moderní hybridní tepelné čerpadlo vzduch/voda o vyšším výkonu ve splitovém provedení.
Hybridní tepelné čerpadlo jako celek je tvořeno venkovní a vnitřní jednotkou, ve které je integrován kondenzační kotel. Vysoce efektivní hybridní systém modelové řady MAGIS COMBO PLUS V2 T chytře kombinuje samotné tepelné čerpadlo s plynovou kondenzační technologií. Tento unikátní systém optimalizuje energetickou účinnost díky vyspělé elektronice, která automaticky volí energeticky nejúčinnější a nákladově nejefektivnější režim v závislosti na aktuálních klimatických podmínkách.
Hybridní tepelná čerpadla MAGIS COMBO 14 PLUS V2 T jsou složena z venkovní a vnitřní jednotky. Obě tyto hlavní části jsou samozřejmě propojeny okruhem chladiva a komunikačním kabelem. Tato hybridní tepelná čerpadla jsou určena k vytápění, chlazení a k ohřevu TUV v nepřímotopném zásobníku. Ve vnitřní jednotce je integrován plynový kondenzační kotel.
Dalším příjemným zjištěním je fakt, že venkovní jednotka čerpadla je vybavena sondou snímání vnější teploty již z výroby. Navíc, pokud umístění venkovní jednotky z nějakého důvodu nedovolí reálně snímat venkovní teplotu, je možné velice jednoduše připojit k tepelnému čerpadlu další (volitelnou) venkovní sondu.
Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení jednoho nesměšovaného a jednoho směšovaného topného okruhu. Samozřejmostí je režim chlazení v letních měsících.
Celá modelová řada třífázových tepelných čerpadel MAGIS COMBO PLUS V2 T je dispozici ve třech základních výkonových provedeních: MAGIS COMBO 12 PLUS V2 T,  MAGIS COMBO 14 PLUS V2 T a MAGIS COMBO 16 PLUS V2 T.

  • Hybridní tepelné čerpadlo vzduch / voda
  • Splitové provedení (venkovní a vnitřní jednotka)
  • Třífázové elektrické připojení venkovní jednotky
  • Ve vnitnřní jednotce integrován moderní plynový kondenzační kotel
  • Možnost chlazení, vytápění a ohřevu TUV v nepřímotopném zásobníku
  • Vysoká účinnost a nízké provozní náklady
  • Ekvitermní regulace v základní výbavě
  • Venkovní sonda v základní výbavě
  • Oběhová čerpadla vnitřní jednotky řízena PWM signálem
  • Topný kabel venkovní jednotky v základní výbavě
  • Modulovaný výkon (invertor)
  • Plynulá regulace otáček ventilátorů (EC motory)
  • Elektronický expanzní ventil (EEV)
  • Možnost zónového vytápění v základní výbavě
  • Chladivo R410A
  • Třída NOx 6
  • Certifikace dle EN 14 511
  • Dotace - MAGIS COMBO 14 PLUS V2 T - SVT32660

Princip hybridního tepelného čerpadla vzduch / voda v provedení split

 princip split

Splitové provedení hybridního tepelného čerpadla znamená, že čerpadlo je rozděleno na dvě základní části, konkrétně na venkovní a vnitřní jednotku.
Obě jednotky jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem.
Hlavní části venkovní jednotky jsou:
výparník, dva ventilátory s EC motoremy, rotační kompresor, elektronický expanzní ventil, čtyřcestný ventil a elektronika.
Vnitřní jednotka obsahuje:
plynový kondenzační kotel, kondenzátor, oběhová čerpadla,trojcestný ventil pro možné připojení nepřímotopného zásobníku TUV, expanzní nádoby, řídicí elektroniku, připojovací svorkovnice a ovládací panel pro nastavení a regulaci celého tepelného čerpadla.
Hybridní tepelné čerpadlo vzduch/voda odebírá teplo z venkovního prostředí a ve výparníku ho předá chladivu. Díky vyšší teplotě vzduchu se chladivo ve výparníku vypaří a vzniklé páry jsou nasávány kompresorem. Kompresor páry chladiva prudce stlačí (komprese) a díky tomuto jednoduchému fyzikálnímu ději vzroste zásadním způsobem teplota stlačených par. Horké páry chladiva předají svou tepelnou energii v kondenzátoru (deskový výměník vnitřní jednotky) do topné vody, čímž ztratí svůj potenciál a změní své skupenství z plynného na kapalné. Z kondenzátoru proudí kapalné chladivo do venkovní jednotky, kde díky expanznímu ventilu dojde k prudkému snížení tlaku a chladivo se výrazně ochladí (expanze). Celý cyklus se uzavírá a chladivo putuje znovu do výparníku, kde se opět vzduchem ohřeje. Tento proces se stále opakuje, takže  tepelné čerpadlo opravdu přečerpává teplo z vnějšího prostředí do topné soustavy.



Pracovni rozsah v režimu VYTÁPĚNÍ




Pracovni rozsah v režimu TUV


A - pracovní rozsah vestavěného plynového kondenzačního kotle

B - pracovní rozsah tepelného čerpadla

Hodnota teploty výstupní topné vody u hybridního tepelného čerpadla vzduch / voda vždy závisí na teplotě vzduchu proudícího přes výparník. Z grafu je dobře vidět, že při klesající venkovní teplotě se snižuje teplota výstupní topné vody do soustavy a samozřejmě klesá i reálný výkon čerpadla. Za zmínku stojí, že i při venkovní teplotě -15 °C je schopno hybridní tepelné čerpadlo modelové řady MAGIS COMBO PLUS V2 T dodávat do soustavy topnou vodu o teplotě +55 °C.



Pracovni rozsah v režimu CHLAZENÍ



V letním období se zcela určitě hodí možnost klimatizace obytných prostorů. I tento požadavek je schopno hybridní tepelné čerpadlo MAGIS COMBO PLUS V2 T bez problémů splnit. Aktivaci režimu CHLAZENÍ lze provést přímo na ovládacím panelu vnitřní jednotky nebo na prostorové řídicí jednotce (pokud je instalována).





Vnitřní jednotka hybridního tepelného čerpadla



Vnitřní jednotka hybridního tepelného čerpadla MAGIS COMBO PLUS V2 T se může pochlubit elegantním vzhledem a velmi malými rozměry.
Pokud Vás napadne, že vnitřní jednotka vypadá stejně jako plynový kotel IMMERGAS, tak nejste daleko od pravdy. Součástí vnitřní jednotky je plynový kondenzační kotel, který slouží jako bivalentní zdroj energie. Pojďme si uvést ty nejdůležitější části vnitřní jednotky:

  • deskový výměník chladivo / topná voda
  • expanzní nádoba topného okruhu
  • pojistný ventil 3 bar
  • průtokoměr
  • krokový trojcestný ventil (ohřev TUV / VYTÁPĚNÍ)
  • energeticky úsporná modulovaná čerpadla (řízená PWM signálem)
  • hydraulická příprava pro dopojení nepřímotopného zásobníku TUV
  • regulace okruhu TUV
  • plynový kondenzační kotel s nerezovým výměníkem (nerezové lamely)
  • kompletní regulace přímého a směšovaného okruhu

Nesmíme zapomenout také na ovládací panel. Ten umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu - VYTÁPĚNÍ - CHLAZENÍ - pouze OHŘEV TUV, zobrazovat provozní informace jak z vnitřní, tak z venkovní jednotky. Tlačítky "plus" a "mínus" lze snadno definovat žádanou teplotu pro vybraný režim.





Venkovní jednotka AUDAX PRO V2 T


Venkovní jednotka pro hybridní tepelná čerpadla modelové řady MAGIS COMBO PLUS V2 T je označována názvem AUDAX PRO V2 T a liší se v závislosti na požadovaném výkonu tepelného čerpadla.
Hlavní části venkovní jednotky jsou:

  • rotační kompresor s invertorem
  • řídicí elektronika
  • dva ventilátory s proměnnými otáčkami
  • výparník
  • venkovní sonda
  • čtyřcestný ventil
  • elektronický expanzní ventil
  • přednaplněné chladivo R410A

Obě jednotky (venkovní a vnitřní) jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem. Ve všech typech venkovních jednotek AUDAX PRO V2 T je z výroby přednaplněné chladivo R410A. Maximální délka okruhu chladiva s přednaplněným chladivem pro tepelná čerpadla modelové řady MAGIS COMBO PLUS V2 T je 15 m. Pokud je okruh chladiva delší, musí se do okruhu chladivo doplnit.
Maximální délka okruhu chladiva s doplněným chladivem pro MAGIS COMBO PLUS V2 T je do 50 m.



(1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C
(4) teplota okolí +35 °C  / teplota vody 18 / 23 °C
 Tabulka základních parametrů     MAGIS
COMBO 14 PLUS V2 T
Energetická třída (55°C/35°C)       A+ / A+++
Venkovní jednotka hybridního tepelného čerpadla
Režim VYTÁPĚNÍ
Topný výkon1 -(teplota topné vody 35 °C) kW     14,00
Topný faktor - COP1--(teplota topné vody 35 °C) --     4,44
Rozsah nastavení teploty v režimu vytápění °C     20 - 55
Rozsah venkovní teploty v režimu vytápění °C     -25 / +35
Režim CHLAZENÍ
Chladicí výkon4---(teplota topné vody 18 °C) kW     14,00
Chladicí faktor - ERR4-- (teplota topné vody 18 °C) --     3,68
Rozsah nastavení teploty v režimu chlazení °C     5 - 25
Rozsah venkovní teploty v režimu chlazení °C     +10 / +46
Vnitřní jednotka s integrovaným kondenzačním kotlem
Jmenovitý tepelný výkon---(režim TUV) kW     32,00
Jmenovitý tepelný výkon---(režim vytápění) kW     32,00
Minimální tepelný výkon kW     5,20
Režim VYTÁPĚNÍ
Rozsah nastavení teploty °C     20 - 80
Maximální teplota v topném okruhu °C     83
Režim ohřevu TUV

Možnost ohřevu TUV v nepřímotopném zásobníku --     ano
Rozsah nastavení teploty TUV
(tepelné čerpadlo)
°C     10 - 50
Rozsah nastavení teploty TUV
(kondenzační kotel)
°C     10 - 65
Maximální teplota TUV °C     65
Obecná data
Třída NOx       6
Elektrické napájení venkovní jednotka V/Ph/Hz     400/3/50
Elektrické napájení vnitřní jednotka V/Ph/Hz     230/1/50
Maximální příkon venkovní jednotka-------
W     6 930
Maximální příkon vnitřní jednotka-- W     220



Cena: 267 700,- Kč (bez DPH)

Zaslat cenovou nabídku
MAGIS COMBO 14 PLUS V2 T MAGIS COMBO 14 PLUS V2 T MAGIS COMBO 14 PLUS V2 T MAGIS COMBO 14 PLUS V2 T MAGIS COMBO 14 PLUS V2 T
Plynové kondenzační kotle a tepelná čerpadla IMMERGAS byly zaregistrovány do databáze SVT (Seznam výrobků a technologií) programů: Kotlíkové dotace (2021 - 2027) a Nová zelená úsporám (2021 - 2030).

Kód SVT: SVT32660
