MAGIS COMBO 12 PLUS V2 T

Splitové provedení hybridního tepelného čerpadla znamená, že čerpadlo je rozděleno na dvě základní části, konkrétně na venkovní a vnitřní jednotku.
Obě jednotky jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem.
Hlavní části venkovní jednotky jsou:
výparník, dva ventilátory s EC motoremy, rotační kompresor, elektronický expanzní ventil, čtyřcestný ventil a elektronika.
Vnitřní jednotka obsahuje:
plynový kondenzační kotel, kondenzátor, oběhová čerpadla,trojcestný ventil pro možné připojení nepřímotopného zásobníku TUV, expanzní nádoby, řídicí elektroniku, připojovací svorkovnice a ovládací panel pro nastavení a regulaci celého tepelného čerpadla.

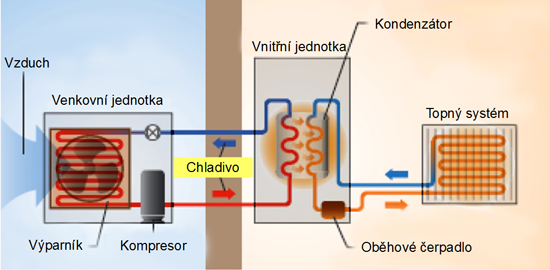

Hybridní tepelné čerpadlo vzduch/voda odebírá teplo z venkovního prostředí a ve výparníku ho předá chladivu. Díky vyšší teplotě vzduchu se chladivo ve výparníku vypaří a vzniklé páry jsou nasávány kompresorem. Kompresor páry chladiva prudce stlačí (komprese) a díky tomuto jednoduchému fyzikálnímu ději vzroste zásadním způsobem teplota stlačených par. Horké páry chladiva předají svou tepelnou energii v kondenzátoru (deskový výměník vnitřní jednotky) do topné vody, čímž ztratí svůj potenciál a změní své skupenství z plynného na kapalné. Z kondenzátoru proudí kapalné chladivo do venkovní jednotky, kde díky expanznímu ventilu dojde k prudkému snížení tlaku a chladivo se výrazně ochladí (expanze). Celý cyklus se uzavírá a chladivo putuje znovu do výparníku, kde se opět vzduchem ohřeje. Tento proces se stále opakuje, takže  tepelné čerpadlo opravdu přečerpává teplo z vnějšího prostředí do topné soustavy.

Pracovni rozsah v režimu VYTÁPĚNÍ

Pracovni rozsah v režimu TUV

A - pracovní rozsah vestavěného plynového kondenzačního kotle

B - pracovní rozsah tepelného čerpadla

Hodnota teploty výstupní topné vody u hybridního tepelného čerpadla vzduch / voda vždy závisí na teplotě vzduchu proudícího přes výparník. Z grafu je dobře vidět, že při klesající venkovní teplotě se snižuje teplota výstupní topné vody do soustavy a samozřejmě klesá i reálný výkon čerpadla. Za zmínku stojí, že i při venkovní teplotě -15 °C je schopno hybridní tepelné čerpadlo modelové řady MAGIS COMBO PLUS V2 T dodávat do soustavy topnou vodu o teplotě +55 °C.

Pracovni rozsah v režimu CHLAZENÍ

V letním období se zcela určitě hodí možnost klimatizace obytných prostorů. I tento požadavek je schopno hybridní tepelné čerpadlo MAGIS COMBO PLUS V2 T bez problémů splnit. Aktivaci režimu CHLAZENÍ lze provést přímo na ovládacím panelu vnitřní jednotky nebo na prostorové řídicí jednotce (pokud je instalována).

Vnitřní jednotka hybridního tepelného čerpadla

Vnitřní jednotka hybridního tepelného čerpadla MAGIS COMBO PLUS V2 T se může pochlubit elegantním vzhledem a velmi malými rozměry.
Pokud Vás napadne, že vnitřní jednotka vypadá stejně jako plynový kotel IMMERGAS, tak nejste daleko od pravdy. Součástí vnitřní jednotky je plynový kondenzační kotel, který slouží jako bivalentní zdroj energie. Pojďme si uvést ty nejdůležitější části vnitřní jednotky:

• deskový výměník chladivo / topná voda
• expanzní nádoba topného okruhu
• pojistný ventil 3 bar
• průtokoměr
• krokový trojcestný ventil (ohřev TUV / VYTÁPĚNÍ)
• energeticky úsporná modulovaná čerpadla (řízená PWM signálem)
• hydraulická příprava pro dopojení nepřímotopného zásobníku TUV
• regulace okruhu TUV
• plynový kondenzační kotel s nerezovým výměníkem (nerezové lamely)
• kompletní regulace přímého a směšovaného okruhu

Nesmíme zapomenout také na ovládací panel. Ten umožňuje jednoduše a přehledně nastavovat ekvitermní křivky, volit režimy provozu - VYTÁPĚNÍ - CHLAZENÍ - pouze OHŘEV TUV, zobrazovat provozní informace jak z vnitřní, tak z venkovní jednotky. Tlačítky "plus" a "mínus" lze snadno definovat žádanou teplotu pro vybraný režim.

Venkovní jednotka AUDAX PRO V2 T

Venkovní jednotka pro hybridní tepelná čerpadla modelové řady MAGIS COMBO PLUS V2 T je označována názvem AUDAX PRO V2 T a liší se v závislosti na požadovaném výkonu tepelného čerpadla.
Hlavní části venkovní jednotky jsou:

• rotační kompresor s invertorem
• řídicí elektronika
• dva ventilátory s proměnnými otáčkami
• výparník
• venkovní sonda
• čtyřcestný ventil
• elektronický expanzní ventil
• přednaplněné chladivo R410A

Obě jednotky (venkovní a vnitřní) jsou vzájemně propojeny okruhem chladiva a komunikačním kabelem. Ve všech typech venkovních jednotek AUDAX PRO V2 T je z výroby přednaplněné chladivo R410A. Maximální délka okruhu chladiva s přednaplněným chladivem pro tepelná čerpadla modelové řady MAGIS COMBO PLUS V2 T je 15 m. Pokud je okruh chladiva delší, musí se do okruhu chladivo doplnit.
Maximální délka okruhu chladiva s doplněným chladivem pro MAGIS COMBO PLUS V2 T je do 50 m.
