MAGIS M22 T

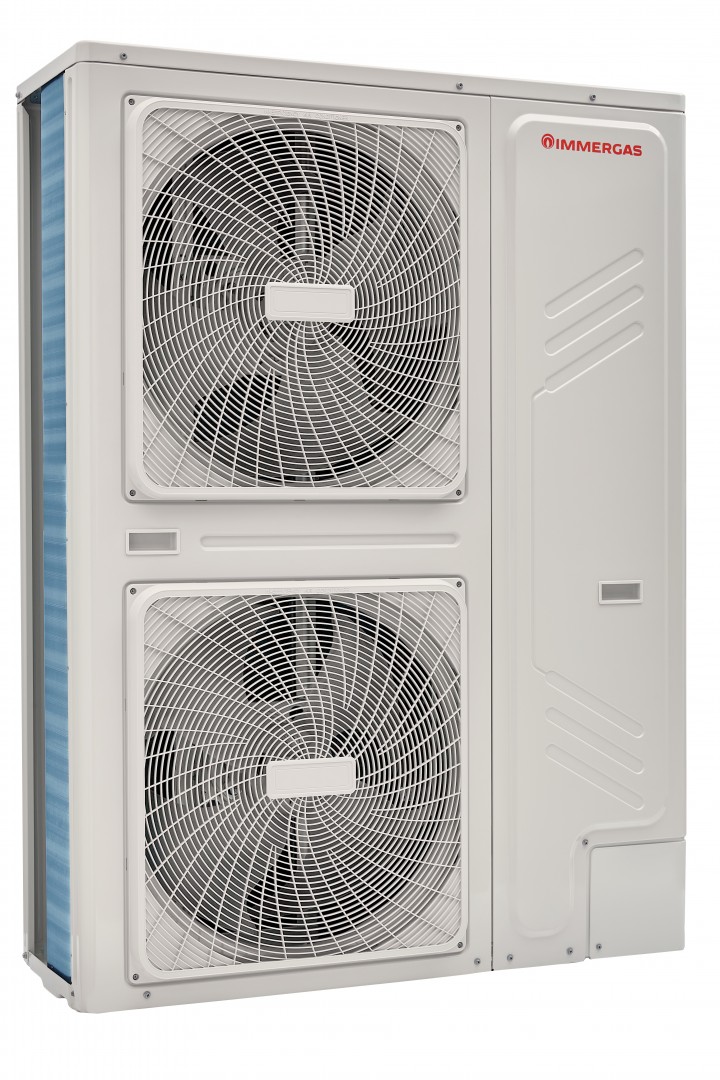

Tepelné čerpadlo MAGIS M22 T je v provedení monoblok, což znamená, že venkovní jednotka je kompletně vybavena jak okruhem chladiva, tak okruhem pro vytápění. Tepelné čerpadlo MAGIS M22 T je určeno k vytápění, chlazení a případnému ohřevu TUV. Protože je okruh vytápění veden přímo z objektu do tepelného čerpadla, je nutné zajistit ochranu jednotky proti zamrznutí topné vody.
Dalším příjemným zjištěním je fakt, že tepelné čerpadlo je vybaveno sondou snímání venkovní teploty již z výroby.
Čerpadlo MAGIS M22 T je vybaveno moderní řídicí prostorovou jednotkou již z výroby. Vyspělá elektronická výbava umožňuje regulaci nejen okruhu TUV, ale i řízení přímých a směšovaných zón topného okruhu, dále umožňuje řízení až šesti tepelných čerpadel v kaskádě bez nadřazené regulace. Na vše stačí řídicí jednotka, která je dodávána v základní výbavě čerpadla! Samozřejmostí je režim chlazení v letních měsících.

• Tepelné čerpadlo vzduch / voda
• Třífázové elektrické připojení
• Monoblokové provedení (pouze venkovní jednotka)
• Možnost chlazení, vytápění a ohřevu TUV
• Vysoká účinnost a nízké provozní náklady
• Ekvitermní regulace v základní výbavě
• Venkovní sonda v základní výbavě
• Prostorová řídicí jednotka v základní výbavě
• Energeticky úsporné modulované oběhové čerpadlo řízené PWM signálem
• Integrovaná expanzní nádoba, pojistný ventil a odvzdušňovací ventil
• Modulovaný výkon (DC invertor)
• Plynulá regulace otáček ventilátoru (EC motor)
• Elektronický expanzní ventil (EEV)
• Možnost provozu v kaskádě v základní výbavě (až 6 jednotek)
• Možnost zónového vytápění v základní výbavě
• Chladivo R32
• Certifikace dle EN 14 511
• Certifikace HP KEYMARK

Technická data

			MAGIS M22 T
Energetická třída (55°C/35°C)			A++ / A+++

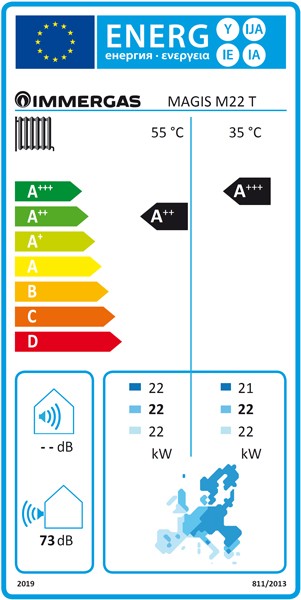

Energetický štítek (EU 811/2013)
Režim VYTÁPĚNÍ
Topný výkon1--------------(teplota topné vody 35 °C)	kW		22,00
Topný výkon2--------------(teplota topné vody 45 °C)	kW		22,00
Topný výkon3--------------(teplota topné vody 55 °C)	kW		22,00
Topný faktor - COP1-----(teplota topné vody 35 °C)	--		4,40
Topný faktor - COP2-----(teplota topné vody 45 °C)	--		3,40
Topný faktor - COP3-----(teplota topné vody 55 °C)	--		2,65
Rozsah nastavení teploty vody v režimu vytápění	°C		5 ÷ 60
Pracovní rozsah teplot vzduchu v režimu vytápění	°C		-25 ÷ +35
Využitelný výtlak čerpadla při průtoku 1 000 l/h	m H2O		10,5
Minimální průtok topné vody	l/h		1 620
Minimální objem topné vody	l		40
Maximální tlak v topném okruhu	bar		3
Objem expanzní nádoby okruhu topení	l		8
Režim CHLAZENÍ
Chladicí výkon4-----------(teplota topné vody 18 °C)	kW		23,00
Chladicí výkon5-----------(teplota topné vody  7 °C)	kW		21,00
Chladicí faktor - ERR4--(teplota topné vody 18 °C)	--		4,60
Chladicí faktor - ERR5--(teplota topné vody  7 °C)	--		2,95
Rozsah nastavení teploty v režimu chlazení	°C		5 ÷ 25
Pracovní rozsah teplot vzduchu v režimu chlazení	°C		-5 ÷ +46
Režim ohřevu TUV
Možnost ohřevu TUV v nepřímotopném zásobníku	--		ano
Rozsah nastavení teploty TUV	°C		5 ÷ 60
Pracovní rozsah teplot vzduchu v režimu ohřevu TUV	°C		-25 ÷ 43
Obecná data
Elektrické napájení	V/Ph/Hz		400/3/50
Maximální příkon	W		12 500
Maximální proud za normálního provozu	A		19,6
Minimální průřez kabelu napájení	mm2		5 x 6,0
Průřez komunikačního kabelu	mm2		5 x 0,75
Doporučený jistič	A		25
Chladivo	--		R32
Množství přednaplněného chladiva	g		5 000
Fáze odtávání	--	Automaticky, možnost manuální aktivace
Realizace odtávání	--	Horkým chladivem (reverzací)
Kompresor	--	Dvourotační s inventorem
Počet kompresorů	ks		1
Počet ventilátorů	ks		2
Elektronický expanzní ventil EEV	--		ano
Řídicí jednotka v základní výbavě	--		ano
Objem vody v tepelném čerpadle	l		3,5
Hmotnost tepelného čerpadla	kg		177
Stupeň elektrického krytí	--		IP24
Hladina akustického výkonu6	dB(A)		72
Technická data jsou v souladu s EN 14 511 a jsou vztažena k podmínkám:
DB - suchý vzduch
WB - vlhký vzduch
(1) teplota +7 °C DB, +6 °C WB / topná voda 30 / 35 °C
(2) teplota +7 °C DB, +6 °C WB / topná voda 40 / 45 °C
(3) teplota +7 °C DB, +6 °C WB / topná voda 47 / 55 °C
(4) teplota okolí +35 °C  / teplota vody 18 / 23 °C
(5) teplota okolí +35 °C  / teplota vody 7 / 12 °C
(6) hladina akustického výkonu v souladu s ISO 9614
